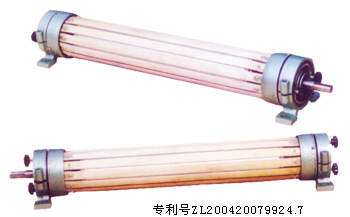

胶条式展平辊（可调型）

１、结构原理

主要由胶条、铝合金辊体、可调转轮、芯轴及轴座等组成。
　　在铝合金辊体表面均匀布有横向沟槽，胶条嵌装于沟槽中并高出辊体形成一个由胶条排列的辊面。胶条的两头分别连接在辊体两侧的呈向外倾斜的转轮上（倾斜程度由轴座上的手轮调节控制）。
当胶条跟随辊体旋转时，胶条带动斜轮旋转，斜轮又将胶条逐渐拉向轴端。胶条从0°转到180°时被逐渐拉长最最大值。从180°转到360°时又从最大值逐渐缩回到原长度。基材在包绕上述0°-180°的胶条时就能跟随胶条向两端伸展而得以展平。

２、特点
●　模向拉伸展平，展平能力强、基材受力均匀、展平方式柔和、基材不变形
●　转速高、跳动量小、无噪声、安全可靠
●　重量轻、惯性小、旋转扭矩小
●　胶条耐磨、耐动态疲劳、耐老化、耐腐蚀、经久耐用
●　胶条的拉抻长度（展幅），可通过轴座上的手轮来调整转轮倾斜角度的大小而获得，即倾斜程度越大，胶条拉伸越长。一次调好对各种原因引起的皱折均能消除。
●　可被动旋转也可通过芯轴伸出端加装带轮、链轮、电机等变为主动旋转，也可使旋转扭矩减小到零，从而达到纵向无牵伸展平。
　　胶条式展平辊是目前为止展平效果最优的一种，广泛应用于纺织、印染、造纸、塑胶、包装、印刷等领域。薄厚基材均能适用，特别适合超薄、超软、超轻、易拉伸、张力小的基材，如薄膜、纸、绸、针织物等。

３、技术参数

４、结构尺寸及安装尺寸

５、订购须知
请注明 ●　L1-辊面有效长度 ●　L2-L1+250（两辊承座中心距）或：L3-L1+300
